一 概述

“雨神”牌FFX-ACT型压悬挂式干粉灭火装置（以下简称灭火装置），是武汉雨神消防有限公司生产的高校环保型新一代消防产品。其充装的ABC超细干粉灭火剂无毒、无害，对保护物无腐蚀，对人体皮肤和呼吸道无刺激，灭火迅速，效率高，是哈龙灭火剂的理想替代品。

该灭火装置结构简单，性能可靠，安装维护方便，既可用于封闭空间全淹没灭火，也可用于开放场所局部应用灭火，是工矿、学校、机关等部门理想的消防装备。

二 适用范围

1．扑救A类火灾：如棉、木、麻、纸、橡胶、塑料、烟草等可燃固体火灾。

2．扑救B类火灾：如原油、重油、柴油、汽油、有机溶剂等可燃液体、可熔化固体火灾。

3．扑救C类火灾：如煤气、天然气、乙炔等可燃气体火灾。

4．扑救E类火灾：如机房、变电站、电缆隧道、电缆井、沟等场所带电设备火灾。

三 灭火装置组成

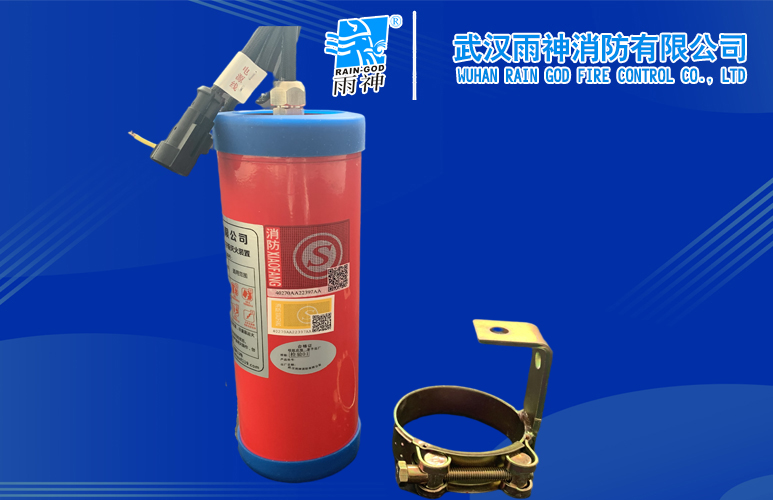

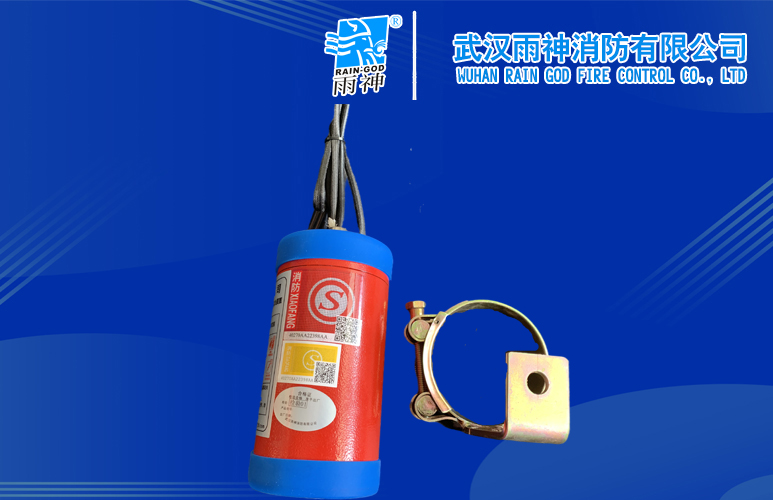

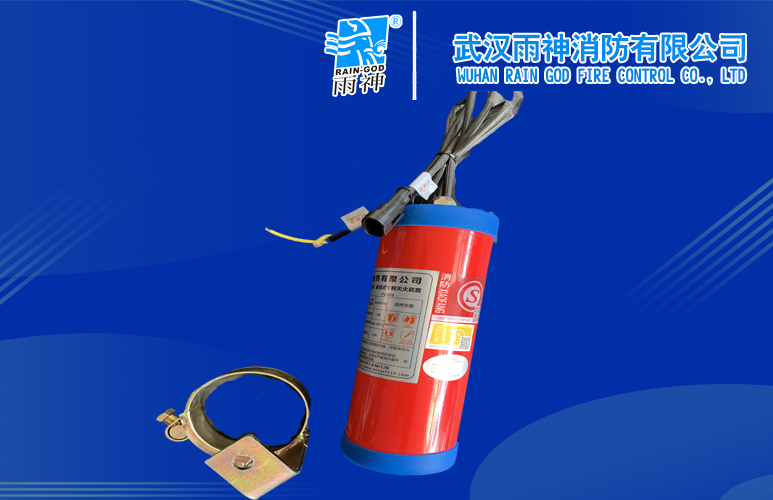

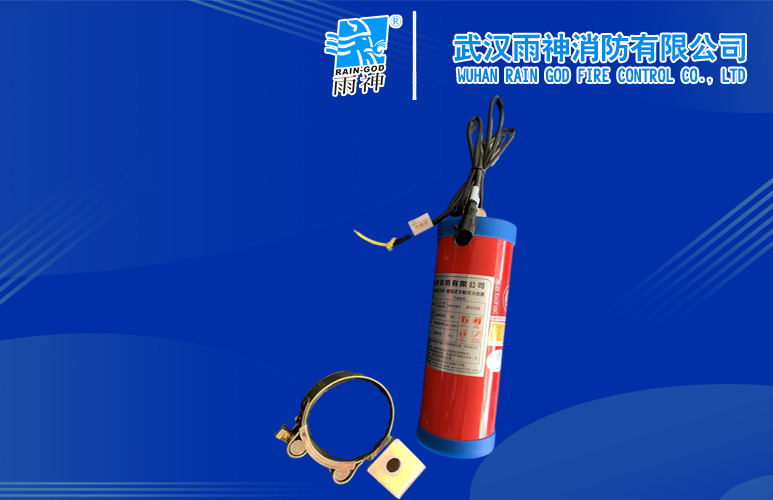

灭火装置主要由罐体、罐盖、支架、气体发生器、连接件等部件组成，见下图；粉罐内充装ABC超细干粉灭火剂。

四、型号及主要性能参数

1.型号标记

标记示例：灭火剂量为0.4kg，灭火剂种类为ABC超细干粉的非贮压悬挂式灭火装置，其型号表示为：FFX-ACT0.4-YS

2．主要性能参数

五 悬挂式灭火装置的启动方式

悬挂式灭火装置的启动方式有：A、热引发启动 B、电引发启动

1  热引发启动

1）当防护区灭火装置不宜采用电引发启动时，灭火装置可采用热引发启动方式启动（如电缆隧道、夹层，配电柜等场所）。

2）热引发启动装置的组成

热引发启动装置主要由热敏线及在灭火装置内部的的热引发启动器等组成。

3）热引发启动工作原理

火灾时，明火引燃保护物附近的热敏线，瞬间将热源传递到灭火装置，启动器动作，膨胀剂产生大量的气体，冲破喷口的铝膜，灭火剂从喷口喷出灭火。

2  电引发启动

1）当防护区采用火灾报警控制系统时，灭火装置可采用电引发方式启动。

2）电引发启动装置的组成

灭火装置的电引发启动装置主要由在灭火装置内部的电引发启动器组成，该装置与火灾报警控制系统相连。

3）电引发启动工作原理

火灾时，火灾报警控制系统探测到火情，经报警灭火控制器确认并发出灭火指令给模块，输入输出模块动作接通灭火装置上的电引发启动器电源，致使膨胀剂产生大量气体，冲破喷口的铝膜，灭火剂从喷口喷出灭火。

4）电控启动系统控制工作程序

3.5  电引发启动灭火系统有自动、电气手动两种控制方式。

1）自动灭火

将灭火控制器控制方式设置于"自动"位置时，系统处于自动控制状态。防护区发生火灾时，灭火控制器接受到火灾探测器两个独立的火灾信号后发出声光报警信号，延时30秒后，启动灭火控制器喷放灭火剂灭火，讯号反馈器向控制器反馈灭火剂已释放信号。

2）电气手动灭火

将灭火控制器方式设置于"手动"位置时，系统处于电气手动控制状态。防护区发生火灾时，按下灭火控制器或手动控制盘上的启动按钮，即可按规定程序启动灭火系统灭火。

3）紧急停止

灭火系统自动或手动启动后，在设定的延迟时间内按下紧急停止按钮，灭火装置可停止启动。

3.6悬挂式灭火装置的安装

1）安装前的检查

灭火装置安装施工前，应按照下列要求进行检查：

①灭火装置的型号、规格、数量应符合设计文件的要求，并贴有产品合格证。

②灭火装置上的铭牌应清晰。完整。

③装置应无碰撞变形及其它机械性损伤。

2) 灭火装置不应安装在下列场所或位置：

①临近火源、热源处；②经常受到震动、冲击的位置；③容易被雨淋、水浇或水淹处。

3) 灭火装置的安装应按下列要求进行：

①灭火装置的安装的位置应符合有关设计文件的要求。

②灭火装置固定时，喷头应朝下，安装时应注意保护喷头位置的部件（如铝膜、溅粉盘等）。

③灭火装置的安装方式：按照安装支架上孔距尺寸将M12的膨胀螺钉固定在保护区上方的混凝顶板上，将支架用螺母固定在膨胀螺栓上，在用2个M12的螺栓将灭火装置固定到安装支架上，保持灭火装置垂直朝下即可。特殊环境时，另行设计安装方式。

六、灭火装置应用

1.灭火装置既可适用于全淹没灭火，也可适用于局部灭火。

2.全淹没灭火时，应根据保护空间或保护对象的状况、大小进行计算，选择适宜规格的灭火装置，均匀分布并悬挂在保护区上方。

3.局部应用灭火时，应根据保护对象的大小选择适宜规格的灭火装置，悬挂在保护对象上方，确保灭火装置喷射灭火剂能覆盖被保护物。

七、灭火装置安装

用膨胀螺栓（M10、M6）将安装支架固定在保护区上方的混凝预制板上，将灭火装置安装在支架下方的螺杆（M10、M6），深度不小于15mm，再用螺母、弹性垫片将其紧固，或使用螺栓安装在侧墙支架上，不得松动。（见下图）

八、灭火装置的检查与维修

1.再次充装时所用灭火剂必须是ABC超细干粉灭火剂（GA578-2005）。

2.灭火装置的维修必须由公安消防监督部门认可的专业厂进行。

3.灭火装置在正常情况下，灭火剂使用有效期为5年，产气剂使用有效期为5年，灭火装置的使用有效期为5年。

九、注意事项

1.灭火装置安装过程中应防止碰撞，严禁损坏各类引发线和或随意松动灭火装置任何部件。

2.灭火装置不应安装在下列场所或位置：

1）临近火源、热源处；

2）经常受到振动、冲击的位置；

3）容易被雨淋、水浇或水淹处。

3.灭火装置释放灭火剂时，在场人员应迅速撤离现场。灭火完毕后，应将废气排出或等待灭火剂完全沉降后，方可进入现场。

4.本产品含有易燃易爆危险品。

十、售后服务

在质量保证期（1年）内免费负责进行跟踪服务，实行三包。设立有24小时的售后服务热线，对用户的投诉在3小时内做出响应，48小时内解决问题。
